Монтаж систем автономной канализации
Одним из плюсов автономной системы канализации от компании «ТОПОЛ-ЭКО» является простота монтажа: он возможен на различных типах грунта и в любых климатических условиях. При монтаже очистных сооружений, рассчитанных на обслуживание до 20 пользователей, не требуются бетонирования дна котлована, достаточно одной песчаной подушки. Установка монтируется под землей и за счет вертикального размещения занимает минимум места на участке (например, для установки ТОПАС 5 это всего лишь 1 кв.м.).
Для оптимально подбора очистного сооружения компания «ТОПОЛ-ЭКО» предлагает бесплатный(до 100 км. от черты города) выезд специалиста на участок. Изучив предлагаемые условия, инженер произведет расчеты объема залпового сброса, посоветует оптимальное местоположение для очистного сооружения и подберет подходящую модель именно для вашего дома. Немаловажным фактором при установке системы очистки является водоотведение, и специалист предложит один из возможных его вариантов: отвод стоков в установленный дренажный колодец, в ливневую канаву или установка специальной емкости для сбора очищенной воды и дальнейшего ее использования в хозяйственных целях. В завершение своего визита инженер произведет предварительный расчет сметы и составит схему монтажных работ очистного сооружения.
Этапы монтажа
Монтаж системы автономной канализации занимает, как правило, один день и проходит в несколько этапов. Давайте рассмотрим монтаж на примере установки ТОПАС 5.
Оптимальное место, где будет располагаться установка, заранее определяется вместе с выездным менеджером на участке. Готовим котлован размером 180х180 см и глубиной 240 см. Габариты котлована указаны в монтажной схеме, которая прилагается к очистному сооружению. Когда глубина котлована достигает одного метра, в соответствии с техникой безопасности, по всему периметру котлована устанавливается опалубка из бруса и обрезной доски. Затем выравнивается основание котлована, засыпается 20-ти сантиметровая песчаная подушка.
Рис. 1
Рис. 2

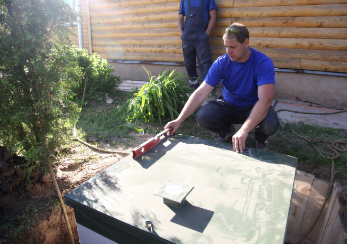

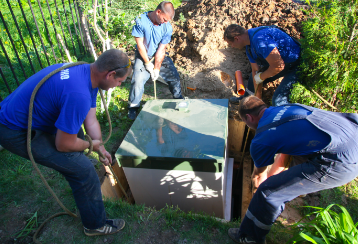

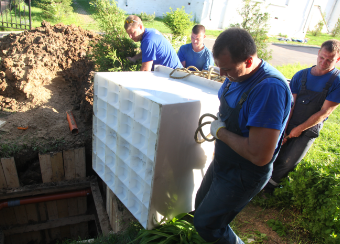

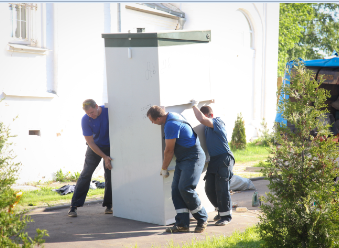

Для монтажа установки ТОПАС 5 не нужно использовать спецтехнику. Со всеми работами справляется монтажная бригада из 4 человек. Они при помощи прочных веревок аккуратно опускают в котлован очистную установку, а затем с помощью уровня проверяют ее горизонтальное расположение.
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Следующий шаг – подготовка траншеи для прокладки канализационной трубы и электрокабеля от дома к установке. Траншею делают с 10-тисантиметровой песчаной подушкой и под уклоном 2 см на метр. Такой уклон предусмотрен в строительных нормативах и необходим, для того, чтобы вода не застаивалась в трубе.
Далее следует одновременно заполнять очистное сооружение водой изнутри и постепенно (по 0,5 м) обсыпать его песком снаружи до места подвода канализационной трубы. Это делается для компенсации внешнего и внутреннего давления на стенки установки. Песок снаружи станции необходимо также пролить водой для уплотнения.
Рис. 7
Рис. 8

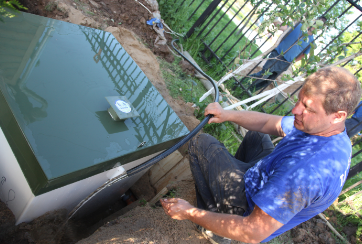

В траншею укладывают трубу диаметром 110 мм и четырехжильный кабель (ВБбШвнг 4 х 1,5 кв.). В случае если расстояние от дома до станции превышает шесть метров, сечение кабеля увеличивают. Одну сторону кабеля подключают к щитку внутри дома, другую – к установке согласно прилагаемой к сооружению схеме.

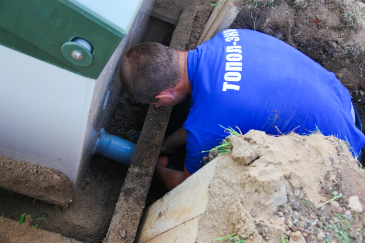

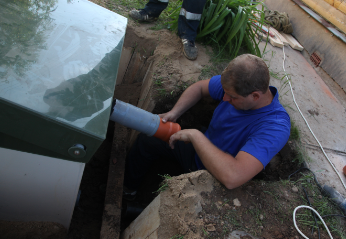

На стенке приемной камеры, где канализационная труба присоединяется к установке, выпиливают отверстие для патрубка диаметром 110 мм. Отметим, что врезку подводящей трубы можно осуществить как на участке, так и заранее на производстве компании «ТОПОЛ-ЭКО».Отверстие для патрубка герметизируется, для этого его нужно опаять полипропиленовым прутком.
Рис. 9
Рис. 10

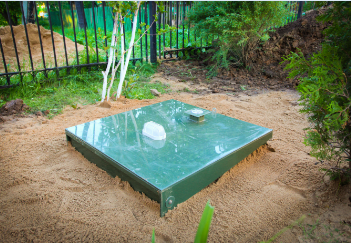

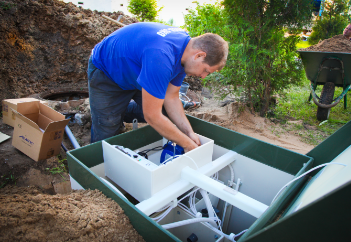

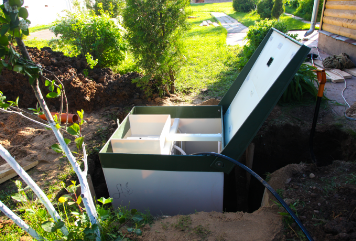

Следующий шаг – установка и подключение компрессоров. Котлован засыпают землей и выравнивают, на поверхности остается лишь крышка установки на высоте 15-18 см над уровнем грунта.
Рис. 11
Рис. 12
В завершение проводят пробный запуск системы, проверяя работу поплавкового датчика. Когда процесс аэрации происходит в аэротенке, датчик находится в верхнем положении, в поплавковой камере – в нижнем. Теперь установка очистки сточных вод готова к использованию.
